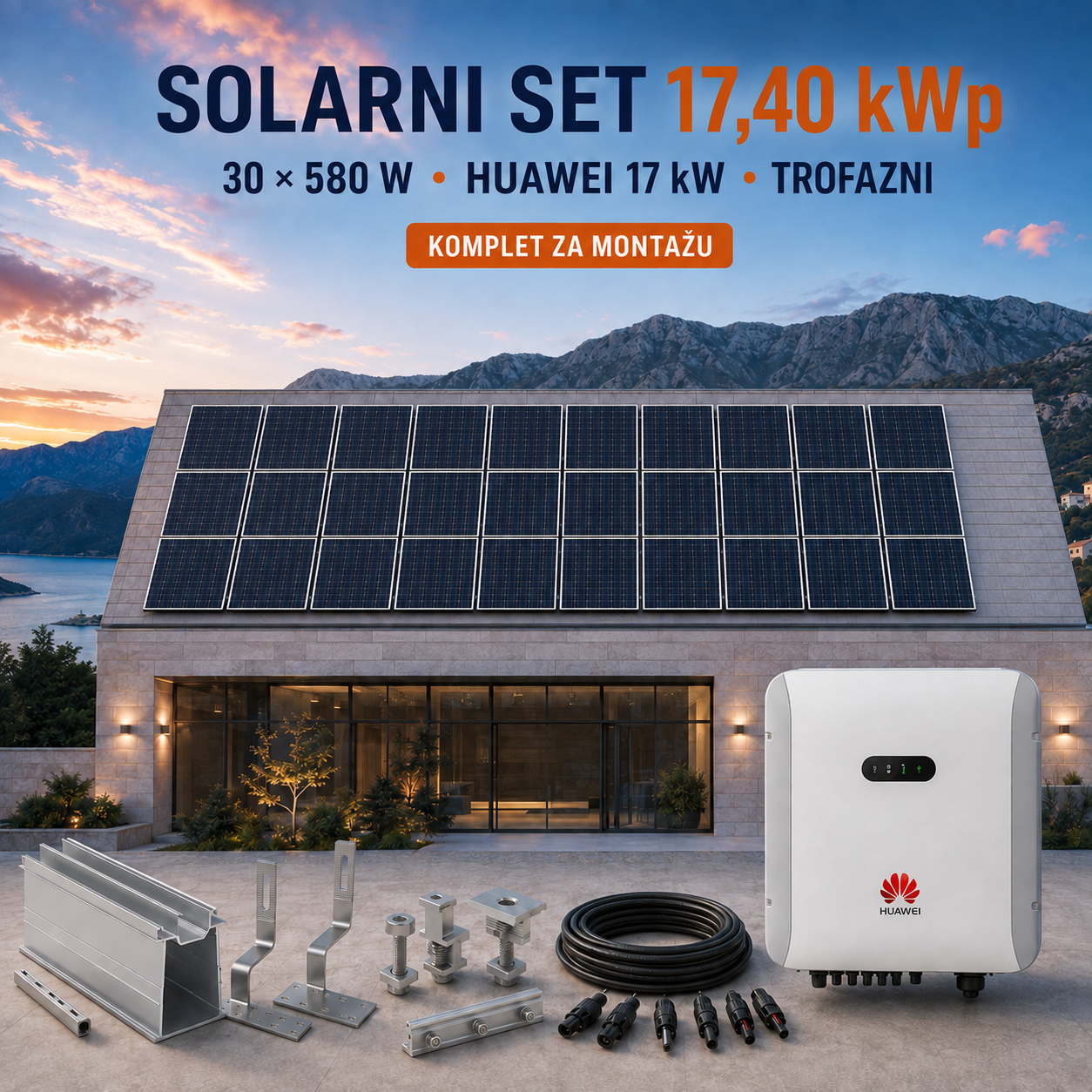

SOLARNI SET 17,40 kWp – TONGWEI 580 W + HUAWEI SUN2000-17KTL-M5

Kompletan trofazni solarni set instalirane snage 17,40 kWp namijenjen je većim kućnim, poljoprivrednim i poslovnim objektima s visokom dnevnom potrošnjom električne energije.

Set uključuje 30 visokoučinkovitih Tongwei TWMND-72HD N-type bifacijalnih panela snage 580 W i napredni Huawei SUN2000-17KTL-M5 trofazni mrežni inverter snage 17 kW. U kompletu se nalazi Fujian aluminijska konstrukcija za montažu na kosi krov s crijepom, solarni kabel i MC4 konektori.

Ukupna snaga panela: 17,40 kWp
Nazivna snaga invertera: 17 kW
Vrsta priključka: trofazni
Preporučena konfiguracija: dva stringa po 15 panela
Predviđeni raspored: tri reda po 10 panela

SADRŽAJ SOLARNOG SETA

• 30 × Tongwei Solar TWMND-72HD 580 W solarni panel
• 1 × Huawei SUN2000-17KTL-M5 trofazni mrežni inverter 17 kW
• 22 × Fujian FU-R04 aluminijska šina, dužine 3300 mm
• 76 × Fujian FU-SSH-01 krovni nosač
• 20 × Fujian FU-R04-SP03 spojnica šine
• 12 × Fujian FU-UEC 30–40 mm rubna stezaljka
• 54 × Fujian FU-UMC 30–40 mm srednja stezaljka
• 200 m solarnog kabela presjeka 6 mm²
• 10 × komplet MC4 konektora, muški + ženski

TONGWEI TWMND-72HD 580 W PANELI

Tongwei TWMND-72HD paneli koriste modernu N-type tehnologiju, bifacijalne ćelije i izdržljivu double-glass konstrukciju. Visoka učinkovitost omogućuje dobivanje velike instalirane snage uz racionalno korištenje raspoložive površine krova.

Bifacijalna izvedba omogućuje iskorištavanje dijela svjetlosti koja dopire do stražnje strane panela. Stvarni dodatni prinos ovisi o razmaku između panela i krova, nagibu te reflektivnosti površine ispod panela.

Glavne karakteristike panela:

• Nazivna snaga: 580 W
• N-type bifacijalna tehnologija
• Half-cell izvedba
• Double-glass konstrukcija
• Učinkovitost približno 22,4 %
• Radni napon Vmp: približno 40,89 V
• Radna struja Imp: približno 14,18 A
• Napon otvorenog kruga Voc: približno 49,69 V
• Dimenzije: 2278 × 1134 × 30 mm

HUAWEI SUN2000-17KTL-M5 INVERTER

Huawei SUN2000-17KTL-M5 je napredan trofazni mrežni inverter snage 17 kW, namijenjen snažnijim stambenim i komercijalnim fotonaponskim sustavima.

Dva neovisna MPPT-a i ukupno četiri DC ulaza omogućuju fleksibilno povezivanje panela. Visoka dopuštena ulazna struja osigurava kompatibilnost sa suvremenim bifacijalnim i visokosnažnim modulima.

Glavne karakteristike invertera:

• Nazivna izlazna snaga: 17 kW
• Trofazni mrežni priključak
• Dva neovisna MPPT-a
• Ukupno četiri DC ulaza
• Preporučena maksimalna PV snaga: 25,5 kWp
• Maksimalni PV ulazni napon: 1100 V
• MPPT radni raspon: 200–1000 V
• Područje pune snage za model 17KTL-M5: 440–800 V
• Maksimalna struja po pojedinačnom ulazu: 20 A
• Maksimalna struja po MPPT-u: 30 A
• Maksimalna učinkovitost: do 98,4 %
• AI zaštita od električnog luka – AFCI
• DC i AC prenaponska zaštita tip II
• Integrirana PID recovery funkcija
• IP66 zaštita
• Kompatibilnost s Huawei optimizatorima
• Podrška za FusionSolar nadzor uz odgovarajuću komunikacijsku opremu

PREPORUČENA KONFIGURACIJA STRINGOVA

Panele se preporučuje povezati u dva jednaka stringa po 15 panela, pri čemu se svaki string priključuje na zaseban MPPT:

• Broj stringova: 2
• Broj panela po stringu: 15
• Snaga jednog stringa: 8,70 kWp
• Radni napon stringa pri STC uvjetima: približno 613 V
• Napon otvorenog kruga stringa pri STC uvjetima: približno 745 V
• Radna struja stringa: približno 14,18 A
• Ukupan omjer DC/AC snage: približno 1,02

Radni napon od približno 613 V nalazi se unutar Huawei područja pune izlazne snage od 440 do 800 V. Radna struja panela također je sigurno unutar dopuštenih 20 A po pojedinačnom ulazu.

PREDNOSTI SOLARNOG SETA

• Ukupna instalirana snaga od 17,40 kWp
• Izvrsno usklađena snaga panela i invertera
• Jednaka konfiguracija stringova 15 + 15 panela
• N-type bifacijalni paneli visoke učinkovitosti
• Huawei inverter s naprednim sigurnosnim funkcijama
• Dva MPPT-a i četiri DC ulaza
• Kompatibilnost s Huawei optimizatorima
• Mogućnost daljinskog praćenja elektrane
• Konstrukcija za kosi krov s crijepom
• Uključeno 200 metara solarnog kabela

NAPOMENA O KONSTRUKCIJI

Za raspored od tri reda po 10 uspravno postavljenih panela potrebno je šest kontinuiranih vodoravnih linija šine, ukupne dužine približno 69 metara.

Dvadeset dvije šine dužine 3300 mm daju ukupno 72,6 metara materijala, što ostavlja odgovarajuću rezervu za rezanje i prilagodbu krovu. Dvadeset spojnica dovoljno je za predviđeno povezivanje segmenata šina.

Broj krovnih nosača i njihov konačan razmak potrebno je provjeriti prema položaju rogova, nosivosti krova te lokalnom opterećenju vjetrom i snijegom.

VAŽNA NAPOMENA

Konačan raspored konstrukcije, električne zaštite, uzemljenje i konfiguraciju stringova potrebno je prilagoditi stvarnim uvjetima objekta.

Set ne uključuje montažu, AC/DC razvodne ormare, električne zaštite, uzemljenje, Huawei Smart Power Sensor, komunikacijski modul niti drugi materijal koji nije izričito naveden. Montažu i priključenje mora izvršiti stručno osposobljena osoba.
