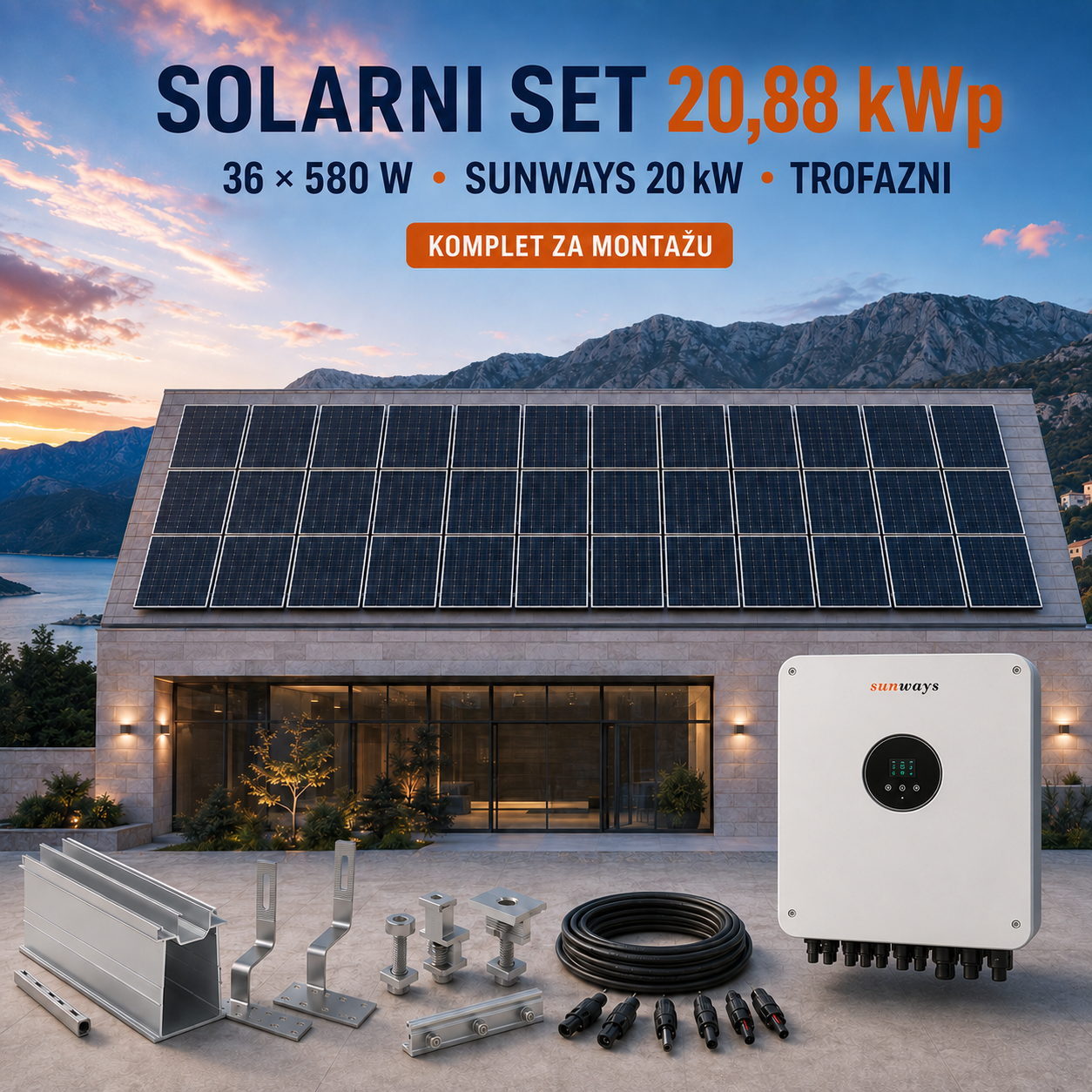

SOLARNI SET 20,88 kWp – TONGWEI 580 W + SUNWAYS STT-20KTL

Kompletan trofazni solarni set instalirane snage 20,88 kWp namijenjen je poslovnim, poljoprivrednim i većim stambenim objektima s visokom potrošnjom električne energije.

Set kombinira 36 visokoučinkovitih Tongwei TWMND-72HD N-type bifacijalnih panela snage 580 W i Sunways STT-20KTL trofazni mrežni inverter snage 20 kW. U kompletu se nalazi Fujian aluminijska konstrukcija za montažu na kosi krov s crijepom, solarni kabel i MC4 konektori.

Ukupna snaga panela: 20,88 kWp
Nazivna snaga invertera: 20 kW
Vrsta priključka: trofazni
Preporučena konfiguracija: dva stringa po 18 panela
Predviđeni raspored: tri reda po 12 panela

SADRŽAJ SOLARNOG SETA

• 36 × Tongwei Solar TWMND-72HD 580 W solarni panel
• 1 × Sunways STT-20KTL trofazni mrežni inverter 20 kW
• 26 × Fujian FU-R04 aluminijska šina, dužine 3300 mm
• 94 × Fujian FU-SSH-01 krovni nosač
• 24 × Fujian FU-R04-SP03 spojnica šine
• 12 × Fujian FU-UEC 30–40 mm rubna stezaljka
• 66 × Fujian FU-UMC 30–40 mm srednja stezaljka
• 200 m solarnog kabela presjeka 6 mm²
• 10 × komplet MC4 konektora, muški + ženski

TONGWEI TWMND-72HD 580 W PANELI

Tongwei TWMND-72HD paneli koriste modernu N-type tehnologiju, bifacijalne ćelije i robusnu double-glass konstrukciju. Visoka učinkovitost omogućuje dobivanje velike instalirane snage uz racionalno korištenje raspoložive površine krova.

Bifacijalna izvedba može iskoristiti i dio svjetlosti koja dopire do stražnje strane panela. Stvarni dodatni prinos ovisi o načinu montaže, razmaku od krova, nagibu i reflektivnosti površine ispod panela.

Glavne karakteristike panela:

• Nazivna snaga: 580 W
• N-type bifacijalna tehnologija
• Half-cell izvedba
• Double-glass konstrukcija
• Učinkovitost približno 22,4 %
• Radni napon Vmp: približno 40,89 V
• Radna struja Imp: približno 14,18 A
• Napon otvorenog kruga Voc: približno 49,69 V
• Dimenzije: 2278 × 1134 × 30 mm

SUNWAYS STT-20KTL TROFAZNI INVERTER

Sunways STT-20KTL je trofazni mrežni inverter snage 20 kW, namijenjen snažnijim stambenim i manjim komercijalnim fotonaponskim sustavima.

Dva neovisna MPPT-a omogućuju priključivanje dva jednaka stringa od po 18 panela. Visoki maksimalni ulazni napon i širok MPPT raspon omogućuju pouzdan rad i fleksibilno projektiranje fotonaponskog polja.

Glavne karakteristike invertera:

• Nazivna izlazna snaga: 20 kW
• Maksimalna izlazna snaga: do 22 kW
• Trofazni mrežni priključak
• Dva neovisna MPPT-a
• Dva DC ulaza po MPPT-u
• Maksimalna preporučena PV snaga: približno 26 kWp
• Maksimalni PV ulazni napon: 1100 V
• Startni napon: 200 V
• MPPT radni raspon: 200–950 V
• Nazivni DC ulazni napon: 620 V
• Maksimalna ulazna struja: 22 A + 22 A
• Maksimalna struja kratkog spoja: 30 A + 30 A
• Maksimalna učinkovitost: do 98,6 %
• Europska učinkovitost: približno 98,2 %
• IP65 zaštita
• OLED zaslon i LED indikacija
• Integrirana zaštita od obrnutog polariteta
• Zaštita od kratkog spoja i preopterećenja
• Zaštita od previsokog napona i temperature
• Nadzor izolacijskog otpora i zemljospoja
• Mogućnost komunikacije putem RS485 te opcionalnog Wi-Fi, LAN ili GPRS modula

PREPORUČENA KONFIGURACIJA STRINGOVA

Panele se preporučuje povezati u dva jednaka stringa po 18 panela, pri čemu se svaki string priključuje na zaseban MPPT:

• Broj stringova: 2
• Broj panela po stringu: 18
• Snaga jednog stringa: 10,44 kWp
• Radni napon stringa pri STC uvjetima: približno 736 V
• Napon otvorenog kruga stringa pri STC uvjetima: približno 894 V
• Radna struja stringa: približno 14,18 A
• Ukupan omjer DC/AC snage: približno 1,04

Radni napon od približno 736 V nalazi se unutar područja pune izlazne snage invertera. Napon otvorenog kruga ostavlja odgovarajuću rezervu do maksimalno dopuštenih 1100 V, uz obaveznu konačnu provjeru prema najnižoj projektnoj temperaturi lokacije.

PREDNOSTI SOLARNOG SETA

• Ukupna instalirana snaga od 20,88 kWp
• Dobro usklađena snaga panela i invertera
• Dva jednaka stringa po 18 panela
• N-type bifacijalni paneli visoke učinkovitosti
• Dva neovisna MPPT-a
• Visoka maksimalna učinkovitost invertera
• Mogućnost daljinskog nadzora elektrane
• Kompletna konstrukcija za kosi krov s crijepom
• Uključeno 200 metara solarnog kabela
• Pogodno za objekte s visokom dnevnom potrošnjom

NAPOMENA O KONSTRUKCIJI

Za raspored od tri reda po 12 uspravno postavljenih panela potrebno je šest kontinuiranih vodoravnih linija šine, ukupne dužine približno 83 metra.

Dvadeset šest šina dužine 3300 mm daje ukupno 85,8 metara materijala. Količina je dovoljna za predviđeni raspored, ali ne ostavlja veliku rezervu za pogreške pri rezanju ili neplanirane razmake na krovu.

Dvadeset četiri spojnice dovoljne su za povezivanje segmenata šina. Konačan broj i razmak krovnih nosača potrebno je potvrditi prema položaju rogova, nagibu i nosivosti krova te lokalnom opterećenju vjetrom i snijegom.

VAŽNA NAPOMENA

Konačan raspored konstrukcije, DC i AC zaštite, uzemljenje, presjek vodiča i konfiguraciju stringova potrebno je prilagoditi stvarnim uvjetima objekta i projektnom rješenju.

Set ne uključuje montažu, AC/DC razvodne ormare, zaštitne uređaje, uzemljenje, Sunways Smart Meter, komunikacijski modul niti drugi materijal koji nije izričito naveden. Montažu i priključenje mora izvršiti stručno osposobljena osoba.
