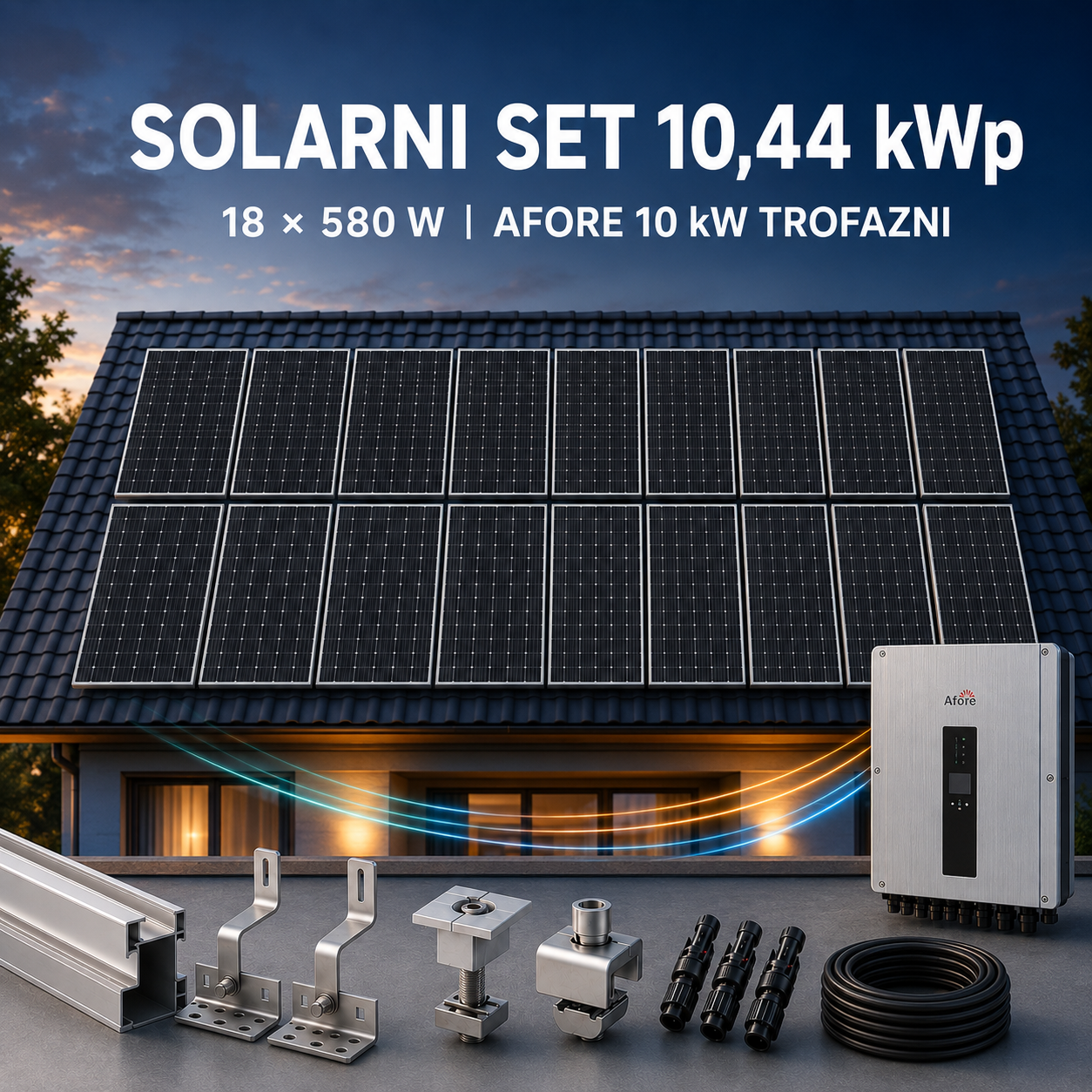

Solarni set 10 kW trofazni – Tongwei 10,44 kWp + Afore BNT010KTL

Smanjite potrošnju električne energije iz distribucijske mreže uz trofazni solarni set ukupne instalirane snage 10,44 kWp.

Set kombinira 18 visokoučinkovitih Tongwei TWMND-72HD bifacijalnih solarnih panela pojedinačne snage 580 W i trofazni mrežni inverter Afore BNT010KTL nazivne snage 10 kW.

Uključena je aluminijska konstrukcija za montažu panela na kosi krov prekriven crijepom, solarni kabel presjeka 6 mm² i MC4 konektori.

Tongwei TWMND-72HD paneli koriste modernu N-type bifacijalnu half-cell tehnologiju i izdržljivu double-glass konstrukciju. Učinkovitost do 22,4%, kvalitetna izrada i dobra proizvodnja energije pri različitim uvjetima osvjetljenja čine ih odličnim izborom za kućne i manje poslovne solarne elektrane.

Afore BNT010KTL je trofazni mrežni inverter snage 10 kW s dva neovisna MPPT ulaza. Podržava do 15 kWp priključene snage solarnih panela, maksimalni PV napon do 1100 V i širok MPPT radni raspon.

Integrirani Wi-Fi omogućuje daljinsko praćenje rada i proizvodnje. Inverter ima anodizirano aluminijsko kućište, integrirani DC prekidač, prenaponsku zaštitu tipa II i niz inteligentnih električnih zaštita.

OSNOVNI PODACI

Ukupna snaga panela: 10.440 Wp – 10,44 kWp

Nazivna snaga invertera: 10 kW

Vrsta invertera: trofazni mrežni

Broj MPPT ulaza: 2

Broj panela: 18

Preporučeni raspored stringova: 9 + 9 panela

Vrsta montaže: kosi krov prekriven crijepom

SADRŽAJ SETA

• 18 × Tongwei TWMND-72HD bifacijalni solarni panel 580 W
• 1 × Afore BNT010KTL trofazni mrežni inverter 10 kW
• 13 × Fujian FU-R04 aluminijska šina, duljine 3300 mm
• 46 × Fujian FU-SSH-01 krovni nosač za crijep
• 10 × Fujian FU-R04-SP03 spojnica šine
• 8 × Fujian FU-UEC 30–40 krajnja kopča panela
• 36 × Fujian FU-UMC 30–40 srednja kopča panela
• 70 m solarnog kabela presjeka 6 mm²
• 6 × par MC4 konektora, muški i ženski

PREDNOSTI SETA

• ukupno 10,44 kWp instalirane solarne snage
• visokoučinkoviti N-type bifacijalni paneli
• izdržljiva staklo-staklo konstrukcija panela
• trofazni Afore inverter snage 10 kW
• dva neovisna MPPT ulaza
• podrška za do 15 kWp priključene PV snage
• visoki maksimalni DC napon od 1100 V
• Wi-Fi praćenje proizvodnje i rada sustava
• anodizirano aluminijsko kućište invertera
• integrirani DC prekidač i prenaponska zaštita
• kvalitetna aluminijska konstrukcija za krov s crijepom

KAKO SUSTAV RADI?

Solarni paneli tijekom dana proizvode istosmjernu električnu energiju. Afore mrežni inverter pretvara je u trofaznu izmjeničnu energiju koja se prvenstveno koristi za trenutačnu potrošnju električnih uređaja u objektu.

S instaliranih 10,44 kWp panela na inverteru snage 10 kW ostvaruje se uravnotežen DC/AC omjer. Sustav dobro iskorištava inverter tijekom različitih uvjeta osvjetljenja, uz minimalno predimenzioniranje PV polja.

NAPOMENA O SPAJANJU PANELA

Preporučena konfiguracija je devet panela na prvom i devet panela na drugom MPPT ulazu.

Svaki string ima približno 368 V pri maksimalnoj snazi i oko 447 V otvorenog kruga pri standardnim ispitnim uvjetima. Konačan proračun potrebno je potvrditi prema najnižoj očekivanoj temperaturi na lokaciji i stvarnim podacima s deklaracije panela.

VAŽNA NAPOMENA

Set ne uključuje montažu, dostavu, projektiranje, prijavu elektrane, smart meter, Zero Export opremu, AC/DC zaštitni ormar, uzemljenje, puštanje u rad niti ostali elektromaterijal koji nije izričito naveden.

Konačan raspored panela, šina i nosača potrebno je prilagoditi dimenzijama krova, položaju rogova te lokalnim opterećenjima vjetrom i snijegom. Montažu i električno priključenje mora izvršiti kvalificirana stručna osoba.
