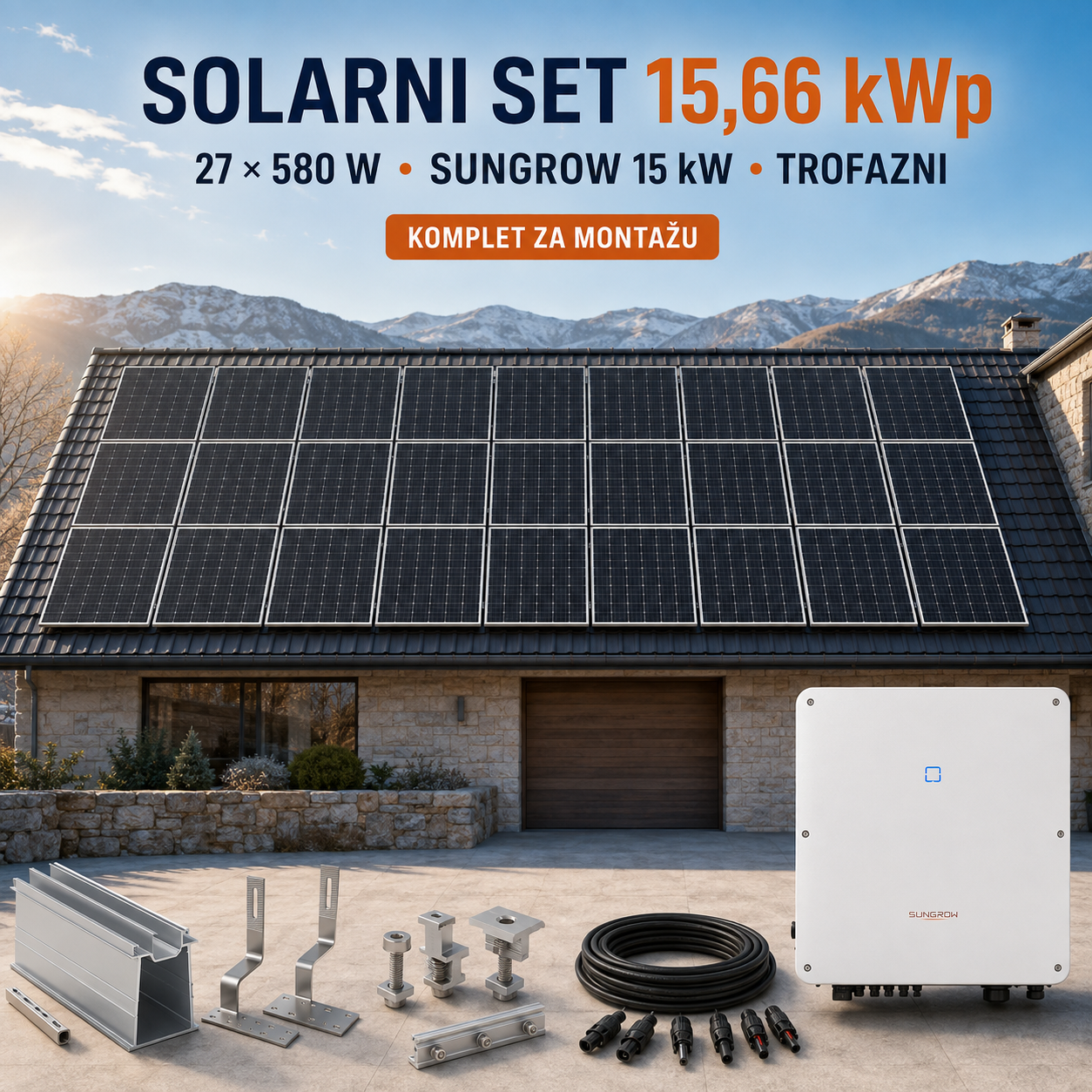

SOLARNI SET 15,66 kWp – TONGWEI 580 W + SUNGROW SG15.0RT 15 kW

Kompletan trofazni solarni set instalirane snage 15,66 kWp namijenjen je većim kućnim, poljoprivrednim i poslovnim objektima s povećanom dnevnom potrošnjom električne energije.

Set kombinira 27 visokoučinkovitih Tongwei TWMND-72HD N-type bifacijalnih panela snage 580 W i pouzdan Sungrow SG15.0RT trofazni mrežni inverter snage 15 kW. U kompletu se nalazi Fujian aluminijska konstrukcija za montažu na kosi krov s crijepom, solarni kabel i MC4 konektori.

Ukupna snaga panela: 15,66 kWp
Nazivna snaga invertera: 15 kW
Vrsta priključka: trofazni
Preporučena konfiguracija: 14 + 13 panela
Predviđeni raspored: tri reda po 9 panela

SADRŽAJ SOLARNOG SETA

• 27 × Tongwei Solar TWMND-72HD 580 W solarni panel
• 1 × Sungrow SG15.0RT trofazni mrežni inverter 15 kW
• 20 × Fujian FU-R04 aluminijska šina, dužine 3300 mm
• 54 × Fujian FU-SSH-01 krovni nosač
• 14 × Fujian FU-R04-SP03 spojnica šine
• 12 × Fujian FU-UEC 30–40 mm rubna stezaljka
• 48 × Fujian FU-UMC 30–40 mm srednja stezaljka
• 100 m solarnog kabela presjeka 6 mm²
• 10 × komplet MC4 konektora, muški + ženski

TONGWEI TWMND-72HD 580 W PANELI

Tongwei TWMND-72HD paneli koriste modernu N-type tehnologiju, bifacijalne ćelije i robusnu double-glass konstrukciju. Visoka učinkovitost omogućuje postizanje velike instalirane snage uz racionalno korištenje raspoložive površine krova.

Bifacijalna izvedba može iskoristiti i dio sunčeve svjetlosti koja dopire do stražnje strane panela. Stvarni dodatni prinos ovisi o načinu montaže, razmaku od krova i reflektivnosti površine ispod panela.

Glavne karakteristike panela:

• Nazivna snaga: 580 W
• N-type bifacijalna tehnologija
• Half-cell izvedba
• Double-glass konstrukcija
• Učinkovitost približno 22,4 %
• Radni napon Vmp: približno 40,89 V
• Radna struja Imp: približno 14,18 A
• Napon otvorenog kruga Voc: približno 49,69 V
• Dimenzije: 2278 × 1134 × 30 mm

SUNGROW SG15.0RT TROFAZNI INVERTER

Sungrow SG15.0RT je trofazni mrežni inverter snage 15 kW namijenjen snažnijim kućnim i manjim komercijalnim solarnim elektranama.

Dva neovisna MPPT-a omogućuju povezivanje dva stringa različite dužine. Inverter podržava moderne visokosnažne i bifacijalne panele te raspolaže naprednim zaštitnim i nadzornim funkcijama.

Glavne karakteristike:

• Nazivna izlazna snaga: 15 kW
• Trofazni mrežni priključak
• Dva neovisna MPPT-a
• Do dva stringa po MPPT-u
• Maksimalni PV ulazni napon: 1100 V
• MPPT radni raspon: 160–1000 V
• Maksimalna ulazna struja standardne izvedbe: 25 A po MPPT-u
• Maksimalna učinkovitost: približno 98,5 %
• AFCI zaštita od električnog luka
• DC i AC prenaponska zaštita tip II
• PID recovery funkcija
• IP65 i C5 zaštita
• Prirodno hlađenje bez ventilatora
• Wi-Fi nadzor putem iSolarCloud platforme
• Daljinska dijagnostika i ažuriranje uređaja

PREPORUČENA KONFIGURACIJA STRINGOVA

Zbog neparnog broja panela preporučuje se podjela na dva stringa različite dužine, pri čemu se svaki string priključuje na zaseban MPPT:

STRING 1 – 14 PANELA

• Instalirana snaga: 8,12 kWp
• Radni napon pri STC uvjetima: približno 572 V
• Napon otvorenog kruga pri STC uvjetima: približno 696 V
• Radna struja: približno 14,18 A

STRING 2 – 13 PANELA

• Instalirana snaga: 7,54 kWp
• Radni napon pri STC uvjetima: približno 532 V
• Napon otvorenog kruga pri STC uvjetima: približno 646 V
• Radna struja: približno 14,18 A

Oba stringa nalaze se unutar MPPT radnog područja i područja pune izlazne snage invertera. Svaki string treba priključiti na zaseban MPPT jer imaju različit broj panela.

Ukupan omjer DC/AC snage iznosi približno 1,04.

PREDNOSTI SOLARNOG SETA

• Ukupna instalirana snaga od 15,66 kWp
• Odlično usklađena snaga panela i invertera
• N-type bifacijalni paneli visoke učinkovitosti
• Dva neovisna MPPT-a
• Podrška za visokosnažne solarne panele
• Napredne AFCI i prenaponske zaštite
• Mogućnost daljinskog nadzora proizvodnje
• Kompletna konstrukcija za kosi krov s crijepom
• Uključeni solarni kabel i MC4 konektori
• Pogodno za objekte s većom dnevnom potrošnjom

NAPOMENA O KONSTRUKCIJI

Za raspored od tri reda po 9 uspravno postavljenih panela potrebno je šest kontinuiranih vodoravnih linija šine, ukupne dužine približno 62 metra.

Dvadeset šina dužine 3300 mm daje ukupno 66 metara materijala i ostavlja razumnu rezervu za rezanje i prilagodbu krovu. Četrnaest spojnica predviđeno je za povezivanje šina u šest kontinuiranih linija.

Konačan broj krovnih nosača i njihov razmak potrebno je provjeriti prema položaju rogova, nosivosti krova te lokalnom opterećenju snijegom i vjetrom.

VAŽNA NAPOMENA

Konačan raspored konstrukcije, električne zaštite, uzemljenje i konfiguraciju stringova potrebno je prilagoditi stvarnim uvjetima objekta.

Set ne uključuje montažu, AC/DC razvodne ormare, električne zaštite, uzemljenje, Sungrow Smart Meter niti drugi materijal koji nije izričito naveden. Montažu i priključenje mora izvršiti stručno osposobljena osoba.
