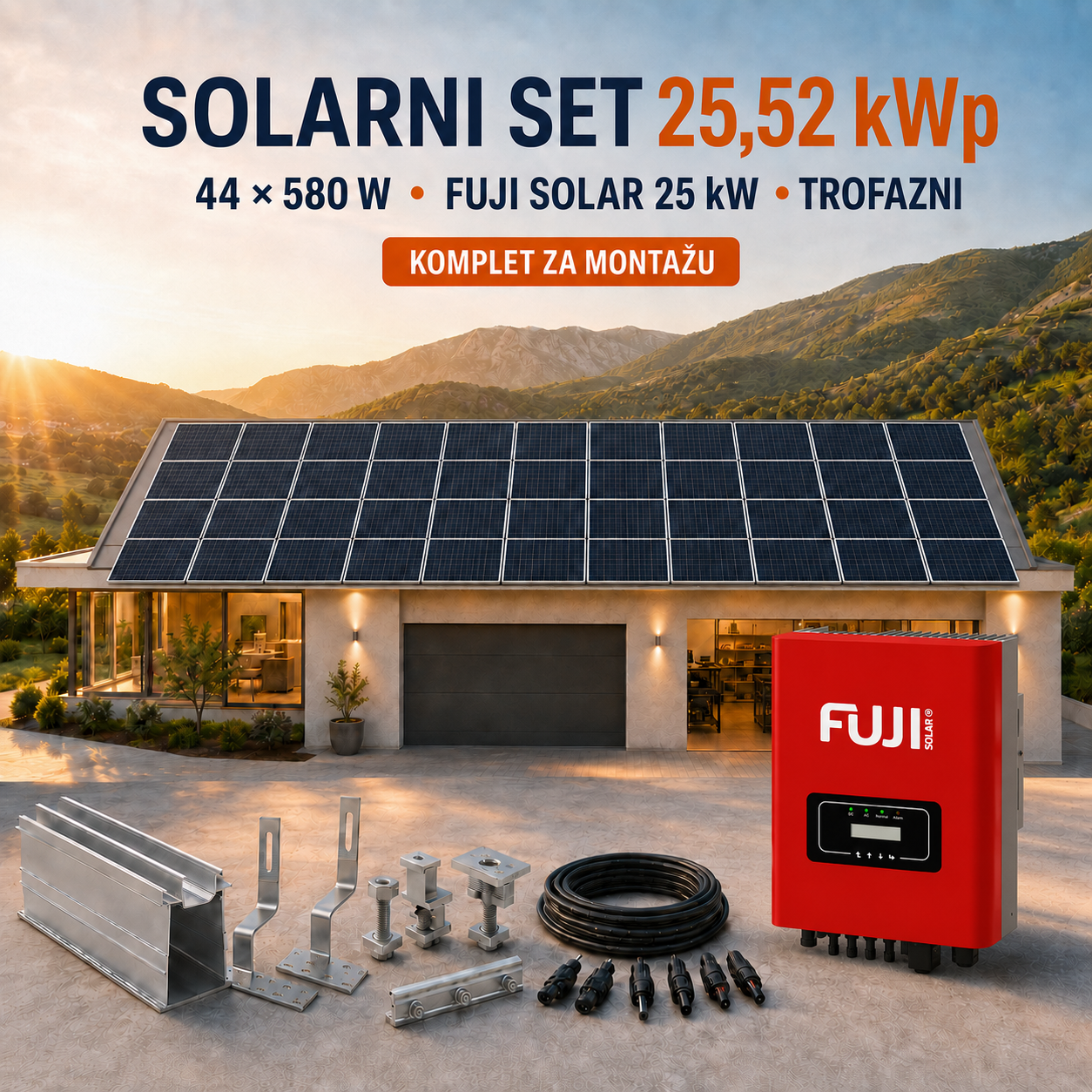

SOLARNI SET 25,52 kWp – TONGWEI 580 W + FUJI SOLAR 25 kW

Kompletan trofazni solarni set ukupne instalirane snage 25,52 kWp namijenjen je većim obiteljskim kućama, poslovnim objektima, radionicama, proizvodnim pogonima, farmama i drugim objektima s većom dnevnom potrošnjom električne energije.

Set kombinira 44 visokoučinkovita Tongwei N-type bifacijalna panela snage 580 W, trofazni FUJI Solar SUN-25K-G04 inverter snage 25 kW te kompletnu Fujian aluminijsku konstrukciju za montažu na kosi krov.

GLAVNE KARAKTERISTIKE

• Ukupna snaga solarnih panela: 25,52 kWp
• Nazivna snaga invertera: 25 kW
• Vrsta priključka: trofazni
• Broj solarnih panela: 44
• Snaga pojedinačnog panela: 580 W
• Preporučeni raspored: 4 reda po 11 panela
• Preporučena konfiguracija: 4 stringa po 11 panela
• Konstrukcija za montažu na kosi krov
• Solarni kabel i MC4 konektori uključeni u set

SADRŽAJ SOLARNOG SETA

• 44 kom – Tongwei Solar TWMND-72HD, 580 W
• 1 kom – FUJI Solar SUN-25K-G04, trofazni inverter snage 25 kW
• 32 kom – Fujian FU-R04 aluminijska šina, duljine 3300 mm
• 110 kom – Fujian FU-SSH-01 nosač za krov
• 30 kom – Fujian FU-R04-SP03 spojnica šine
• 16 kom – Fujian FU-UEC 30–40 rubni nosač panela
• 80 kom – Fujian FU-UMC 30–40 srednji nosač panela
• 300 m – solarni kabel presjeka 6 mm²
• 15 kom – MC4 konektor M+F

TONGWEI TWMND-72HD 580 W SOLARNI PANELI

Tongwei TWMND-72HD paneli koriste naprednu N-type tehnologiju solarnih ćelija koja omogućuje visoku učinkovitost, odličan rad pri povišenim temperaturama i stabilnu proizvodnju tijekom dugog razdoblja korištenja.

Bifacijalna izvedba omogućuje iskorištavanje svjetlosti s prednje i stražnje strane panela. Staklo–staklo konstrukcija dodatno povećava mehaničku čvrstoću i otpornost na vlagu, temperaturne promjene i druge vanjske utjecaje.

Prednosti Tongwei panela:

• Visoka pojedinačna snaga od 580 W
• Učinkovitost modula približno 22,4 %
• N-type tehnologija solarnih ćelija
• Bifacijalna proizvodnja električne energije
• Staklo–staklo konstrukcija
• Niska degradacija i stabilan dugoročni rad
• Dobre performanse pri slabijem osvjetljenju
• Moderan izgled i velika aktivna površina

FUJI SOLAR SUN-25K-G04 INVERTER

FUJI Solar SUN-25K-G04 pouzdan je trofazni mrežni inverter namijenjen većim stambenim i poslovnim solarnim elektranama. Nazivna snaga invertera od 25 kW odlično je usklađena s ukupnom snagom panela od 25,52 kWp.

Dva neovisna MPPT ulaza omogućuju povezivanje četiri jednaka stringa, pri čemu se na svaki MPPT priključuju dva stringa po 11 panela.

Glavne prednosti invertera:

• Nazivna izlazna snaga 25 kW
• Trofazni mrežni rad
• Dva neovisna MPPT ulaza
• Maksimalna učinkovitost do 98,6 %
• Maksimalna preporučena DC snaga do 32,5 kWp
• MPPT radni raspon od 200 do 850 V
• Maksimalni ulazni napon 1000 V
• Integrirana DC i AC prenaponska zaštita tipa II
• Mogućnost udaljenog nadzora uz odgovarajući komunikacijski dodatak
• IP65 zaštita kućišta

PREPORUČENA KONFIGURACIJA PANELA

Za ovaj set preporučuje se povezivanje panela u četiri jednaka stringa:

• MPPT 1: 2 stringa po 11 panela
• MPPT 2: 2 stringa po 11 panela

Svaki string ima snagu 6,38 kWp. Radni napon stringa iznosi približno 450 V, dok je napon otvorenog kruga približno 547 V.

Ukupna DC snaga sustava iznosi 25,52 kWp. Omjer snage panela i invertera iznosi približno 1,02, što omogućuje vrlo dobro iskorištavanje invertera bez izraženog predimenzioniranja.

KOMPLETNA FUJIAN KROVNA KONSTRUKCIJA

Konstrukcija je količinski prilagođena rasporedu od četiri reda po 11 panela. Uključene su aluminijske šine, podesivi krovni nosači, spojnice te rubne i srednje stezaljke za okvire panela debljine od 30 do 40 mm.

Prednosti konstrukcije:

• Aluminijske šine otporne na koroziju
• Ukupno 105,6 metara aluminijskih šina
• 16 rubnih stezaljki – četiri po redu panela
• 80 srednjih stezaljki – točno za raspored 4 × 11
• 110 podesivih krovnih nosača
• Dovoljan broj spojnica za povezivanje šina
• Sigurna i pregledna montaža panela

ZAŠTO ODABRATI OVAJ SOLARNI SET?

• Velika instalirana snaga od 25,52 kWp
• Tongwei N-type bifacijalni paneli
• Pouzdani trofazni FUJI Solar inverter
• Odlično usklađena DC i AC snaga
• Četiri potpuno jednaka stringa
• Kompletna konstrukcija za kosi krov
• Uključen solarni kabel i MC4 konektori
• Prikladno za poslovne i stambene objekte s većom potrošnjom
• Sve glavne komponente dostupne u jednom kompletu

VAŽNA NAPOMENA

Set sadrži glavne komponente solarne elektrane. Razvodni ormari, dodatna zaštitna oprema, uzemljenje, komunikacijski uređaj, montaža, projektiranje i puštanje sustava u rad nisu uključeni osim ako nisu posebno navedeni u ponudi.

Konačan raspored konstrukcije i konfiguraciju stringova potrebno je potvrditi prema dimenzijama i vrsti krova, orijentaciji panela, minimalnoj temperaturi lokacije, lokalnom opterećenju vjetrom i snijegom te uvjetima distributivne mreže.
