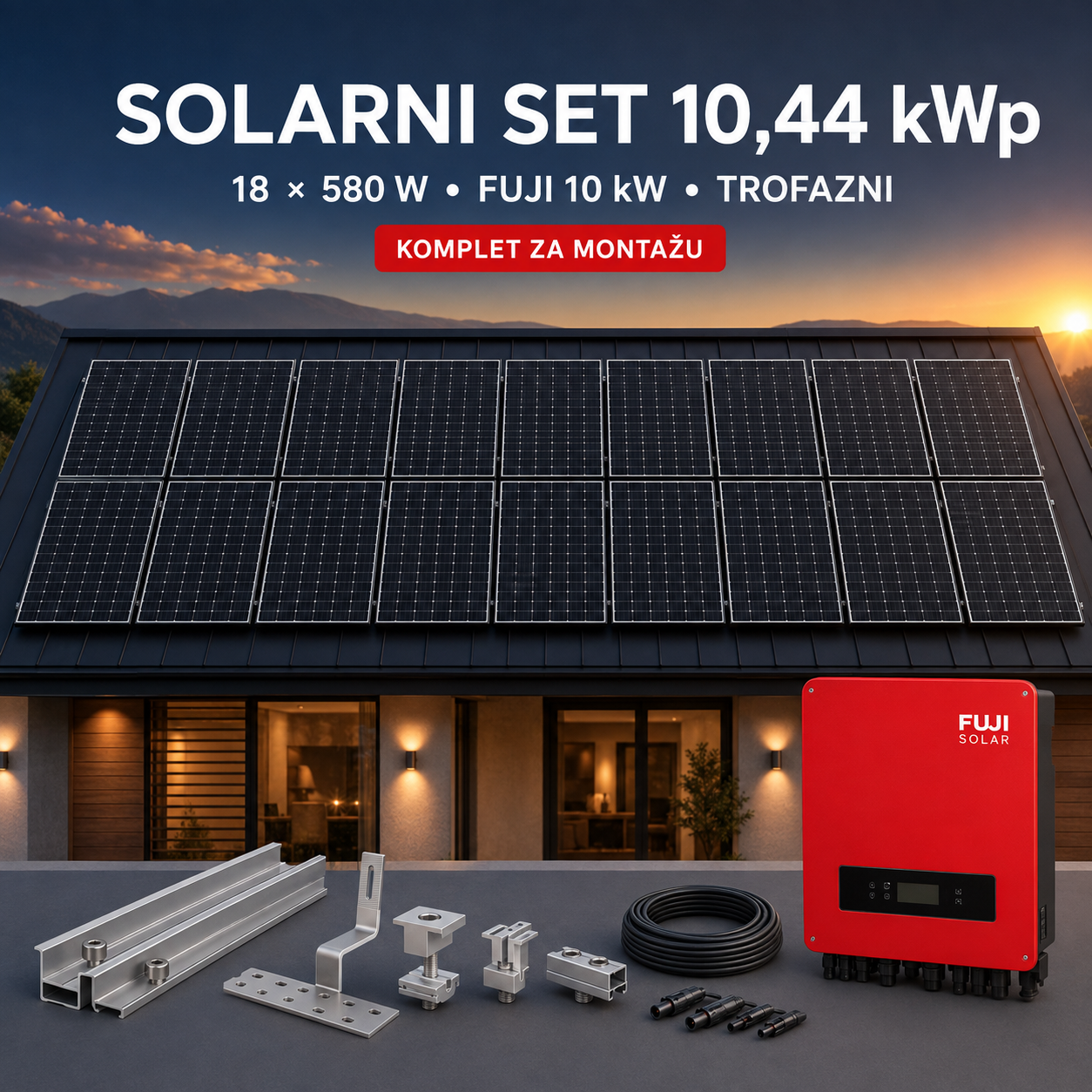

SOLARNI SET 10,44 kWp – TONGWEI 580 W + FUJI 10 kW TROFAZNI

Kompletan trofazni solarni set snage 10,44 kWp namijenjen je kupcima koji žele snažan, pouzdan i dobro usklađen sustav za proizvodnju električne energije iz vlastite solarne elektrane.

Set kombinira 18 visokoučinkovitih Tongwei N-type bifacijalnih panela snage 580 W i trofazni FUJI Solar inverter snage 10 kW. Uz panele i inverter isporučuje se Fujian aluminijska konstrukcija za montažu na kosi krov s crijepom, solarni kabel i MC4 konektori.

Ukupna snaga panela: 10,44 kWp
Nazivna snaga invertera: 10 kW
Priključak: trofazni
Preporučeni raspored panela: 2 reda po 9 panela
Preporučena konfiguracija stringova: 9 + 9 panela

SADRŽAJ SOLARNOG SETA

• 18 × Tongwei Solar TWMND-72HD 580 W solarni panel
• 1 × FUJI Solar FU-SUN-10K-G05-P trofazni inverter 10 kW
• 13 × Fujian FU-R04 aluminijska šina, dužine 3300 mm
• 46 × Fujian FU-SSH-01 krovni nosač
• 10 × Fujian FU-R04-SP03 spojnica šine
• 8 × Fujian FU-UEC 30–40 mm rubni nosač panela
• 36 × Fujian FU-UMC 30–40 mm srednji nosač panela
• 70 m solarnog kabela presjeka 6 mm²
• 6 × komplet MC4 konektora, muški + ženski

TONGWEI TWMND-72HD 580 W PANELI

Tongwei TWMND-72HD paneli izrađeni su korištenjem moderne N-type tehnologije i bifacijalne double-glass konstrukcije. Visoka učinkovitost omogućuje dobivanje velike instalirane snage na raspoloživoj površini krova, dok robusna izvedba doprinosi dugotrajnom i pouzdanom radu elektrane.

Glavne karakteristike panela:

• Nazivna snaga: 580 W
• N-type bifacijalna tehnologija
• Half-cell izvedba
• Double-glass konstrukcija
• Učinkovitost približno 22,4 %
• Dimenzije: 2278 × 1134 × 30 mm
• Moderan izgled s tamnim fotonaponskim ćelijama
• Pogodni za stambene i manje komercijalne elektrane

FUJI SOLAR FU-SUN-10K-G05-P INVERTER

Trofazni FUJI inverter snage 10 kW pretvara istosmjernu energiju proizvedenu u panelima u električnu energiju prilagođenu kućnoj ili poslovnoj trofaznoj mreži.

Dva neovisna MPPT ulaza omogućuju priključivanje dva jednaka stringa od po 9 panela. Takav raspored omogućuje stabilan rad sustava i jednostavniju organizaciju panela na krovu.

Glavne karakteristike invertera:

• Nazivna izlazna snaga: 10 kW
• Trofazni mrežni inverter
• 2 neovisna MPPT ulaza
• Maksimalna preporučena PV snaga: 13 kW
• Maksimalna ulazna struja: 16 A + 16 A
• MPPT raspon: 120–850 V
• Maksimalna učinkovitost: do 98,3 %
• Integrirana DC sklopka
• DC i AC prenaponska zaštita tip II
• IP65 zaštita za unutarnju ili odgovarajuću vanjsku montažu
• Mogućnost komunikacije i nadzora sustava

PREDNOSTI OVOG SETA

• Ukupna snaga panela od 10,44 kWp dobro je usklađena s inverterom snage 10 kW
• Visokoučinkoviti N-type bifacijalni paneli
• Trofazni priključak pogodan za veće kuće i poslovne objekte
• Dva odvojena MPPT ulaza
• Aluminijska konstrukcija otporna na vanjske uvjete
• Uključeni nosači, spojnice, stezaljke, kabel i MC4 konektori
• Praktično rješenje za izgradnju vlastite mrežne solarne elektrane

TEHNIČKA PREPORUKA

Preporučuje se povezivanje panela u dva stringa po 9 panela:

• Snaga jednog stringa: 5,22 kWp
• Radni napon jednog stringa pri STC uvjetima: približno 368 V
• Napon otvorenog kruga jednog stringa pri STC uvjetima: približno 447 V
• Ukupan omjer DC/AC snage: približno 1,04

Konačan raspored konstrukcije, broj točaka učvršćenja, električne zaštite, uzemljenje i konfiguraciju stringova potrebno je prilagoditi dimenzijama krova, vrsti pokrova, orijentaciji panela i lokalnim uvjetima. Montažu i priključenje treba obaviti stručno osposobljena osoba.

Napomena: Set ne uključuje izvođenje radova, AC/DC razvodne ormare, zaštitne uređaje, uzemljenje, pametno brojilo niti ostali materijal koji nije izričito naveden u sadržaju kompleta.
